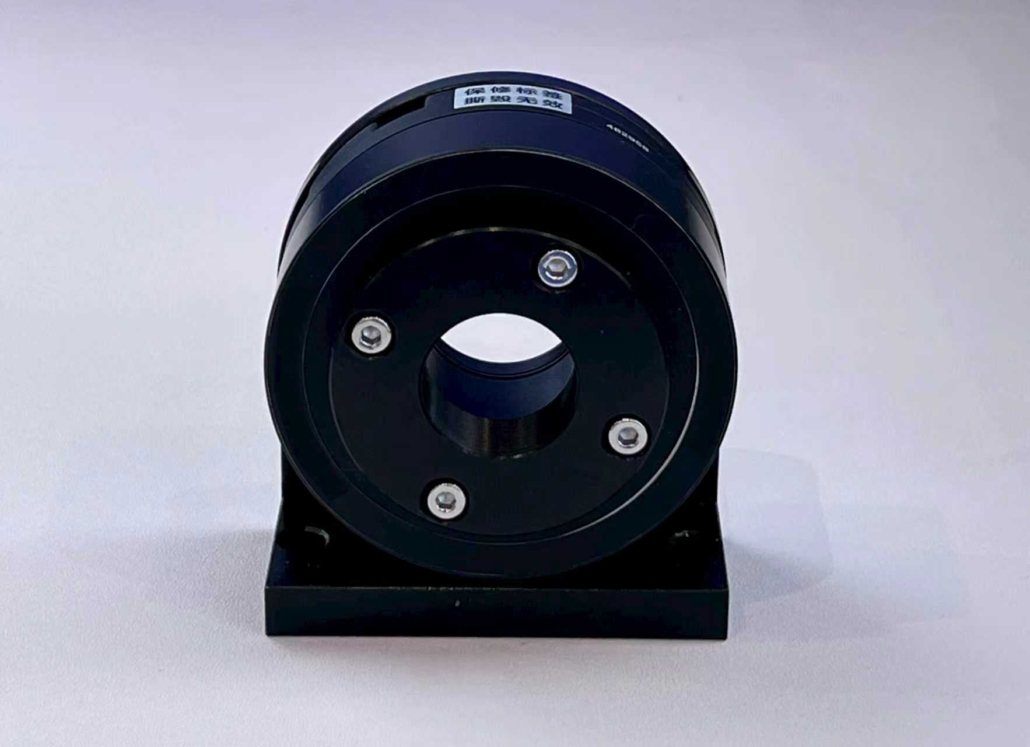

Geschlossene motorisierte Wellenplatten-Drehhalterung

Motorisierte Wellenplatten-Drehhalterung mit geschlossenem Regelkreis

Kontrollierte rotatorische Positionierung für Wellenplatte

Allgemeine Informationen

Die motorisierte Wellenplatten-Drehhalterung der WP-Serie mit geschlossenem Regelkreis wurde für die hochpräzise Polarisationskontrolle in anspruchsvollen optischen Anwendungen entwickelt. Dank geschlossener Positionsrückführung und hoher Winkelauflösung bietet sie eine ausgezeichnete Wiederholgenauigkeit, Stabilität und Präzision für die automatisierte Ausrichtung von Wellenplatten und Polarisationsoptiken.

Diese Lösung ist ideal für Anwendungen, die eine präzise Winkelpositionierung erfordern, wie z. B. Polarisationskontrolle, Optimierung von Lasersystemen, optische Kalibrierung und Forschungsexperimente.

Hauptmerkmale

Regelung im geschlossenen Regelkreis mit Positionsrückführung in Echtzeit
Hohe Winkelauflösung bis zu 0,002°
Ausgezeichnete Wiederholgenauigkeit: ±0,005°
Kontinuierliche 360°-Rotation
Kompakte und robuste mechanische Bauweise
Ausgelegt für hohe Zuverlässigkeit und wiederholgenaue Positionierung (MIM – Minimum Incremental Motion)

Optische & mechanische Kompatibilität

Kompatibel mit SM1-Gewindeoptiken
Unterstützt optische Standardkomponenten mit 1 Zoll (25,4 mm) und 1/2 Zoll (12,7 mm)

Spezifikationen

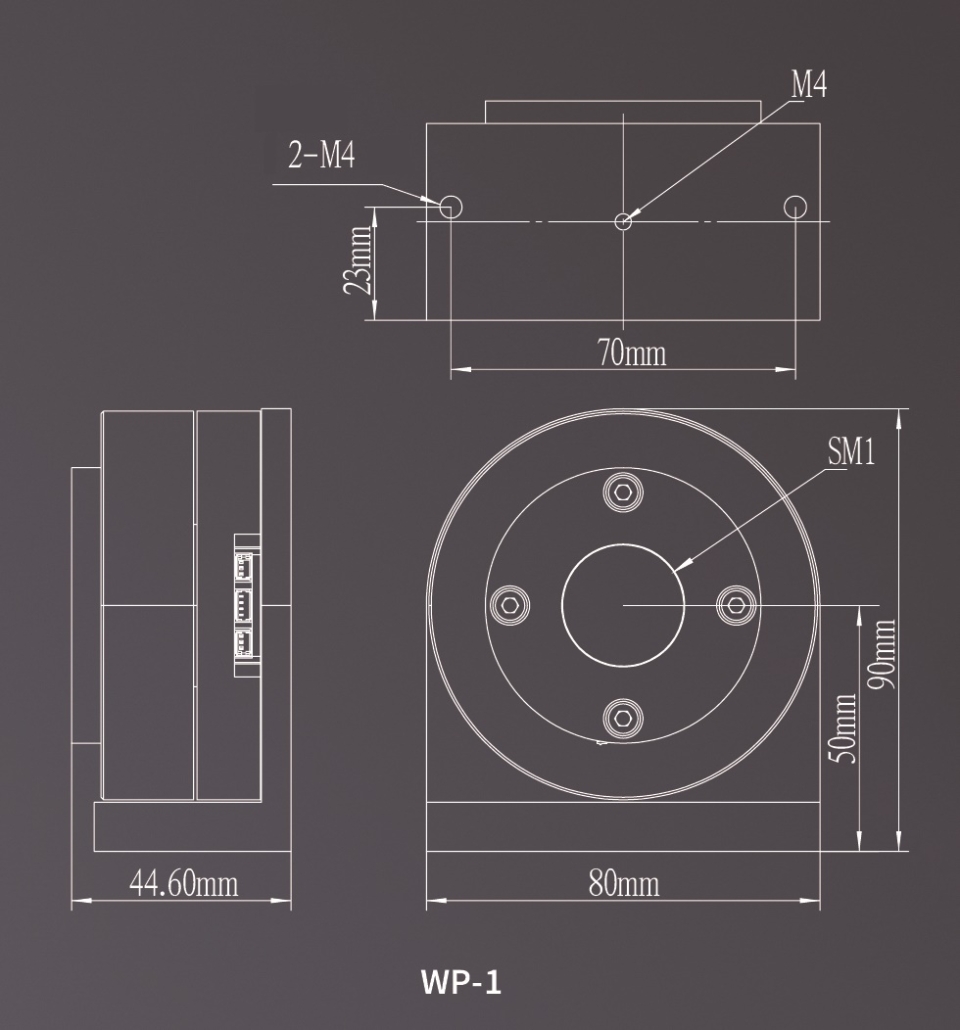

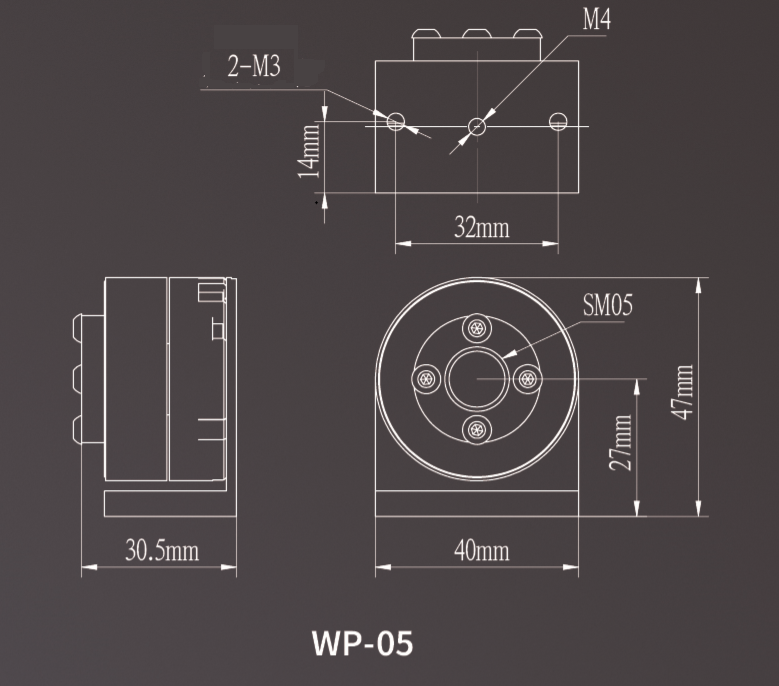

Parameter	WP-1	WP-05
Durchmesser des optischen Elements	Ø25.4 mm	Ø12.7 mm
Wiederholgenauigkeit	±0.005°	±0.005°
Drehgeschwindigkeit	0.01 – 800 rpm	0.01 – 2700 rpm
Winkelbereich	360°	360°
Zentrale Belastbarkeit	50 N	10 N
Gewicht	500 g	150 g
Betriebstemperatur	5 – 50 °C	5 – 50 °C
