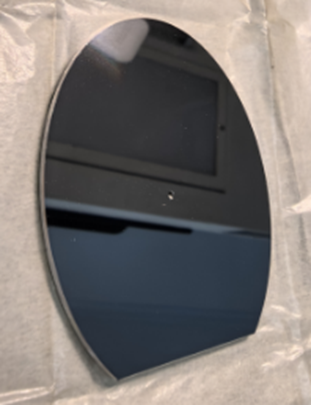

CO2-Laserspiegel

Laseroptische Komponente mit hoher Zerstörschwelle zur Reflexion von 10,6 µm Laserlicht.

Teiledetails

Material:

Aluminiumsubstrat

Herstellungsverfahren:

CNC-Bearbeitung, Polieren und Beschichten

Abmessungen:

60 x 45 mm  +/- 0,1 mm

Dicke: 1,4 +/- 0,1 mm

Aspekt:

PV lambda/4 @ 10,6 µm

S/D: 60/40

CA besser als 90 %

Form:

Flaches, längliches Fenster mit zentralem Langlochdurchmesser von 0,97 x 1,38 mm bis 1,50 mm x 2,13 mm bei 5° +/- 0,1° und einseitiger Flachschnitt.

Parallelität: besser als 3 Bogenminuten

Optische Behandlung:

Hochreflektierende Silberbeschichtung mit R  größer als 96 % bei 632 nm und größer als 98 % bei 10,6 µm

AOI 40–50°

LIDT > 500 W/cm² bei 10,6 µm

Anwendung:

Elliptischer Umlenkspiegel für chirurgische CO2-Laser.
