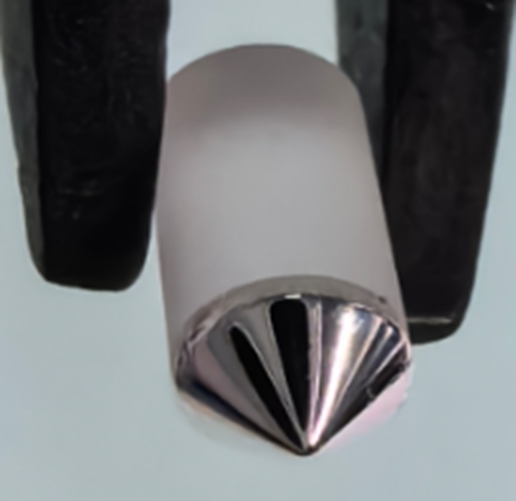

Miroir conique

Miroir conique

Miroir optique avec réflexion à 360° pour application de réflexion circulaire d’un laser.

Détails de la pièce

Matière :

Substrat en H-K9L

Procédé de fabrication :

Découpe, polissage et dépôt d’une couche métallique réfléchissante

Dimensions :

D 3 mm +/- 0,03 mm, hauteur 6,5 mm

Forme :

Cylindrique à pointe conique avec métallisation.

Angle du cône : 90° +/- 0,01°

Aspect :

Surfaces polies avec un aspect S/D 60/40.

Traitement optique :

Revêtement protecteur en aluminium hautement réfléchissant. R supérieur à 95 % à 1064 nm.

AOI : 45°

Utilisation :

Réflecteur 360° pour laser 1060 nm, reflète le laser sur une surface circulaire.
